前回は、施工を「建物ができるまでの流れ」として大きく整理しました。
今回は、その流れの前半にあたる墨出しから建方までを見ていきます。

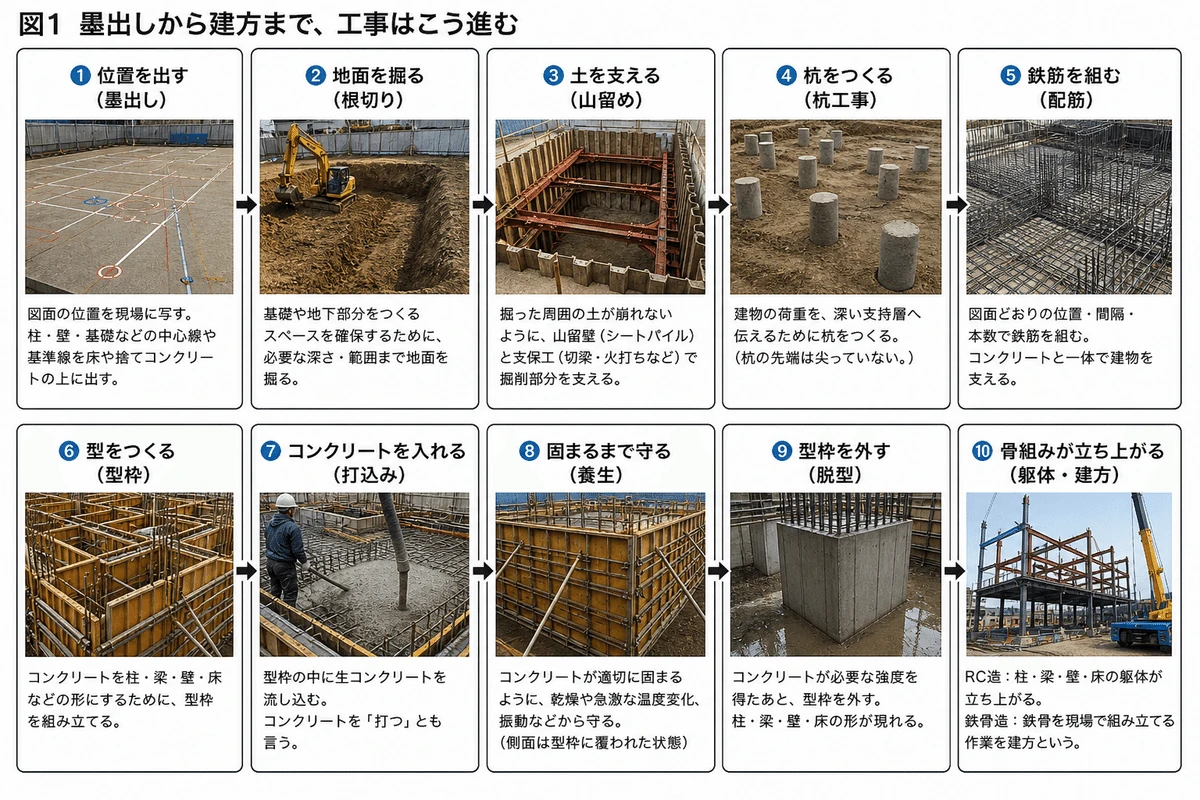

墨出しから建方までは、こう進む
建物はいきなり柱や梁をつくるわけではありません。
まず位置を現場へ示し、地面を掘り、土を支え、基礎をつくり、そこから骨組みを立ち上げていきます。
大きな流れは、
位置を出す → 掘る → 支える → 基礎をつくる → 骨組みをつくる
です。
専門用語は、この流れのどの場面かを意識して覚えると理解しやすくなります。
墨出しは「図面の位置を現場へ写す」
墨出しは、図面上の柱・壁・基準線などの位置を、実際の現場へ示す作業です。
施工では、図面どおりの位置に建物をつくる必要があります。そのため、まず基準となる位置を現場へ正確に移します。

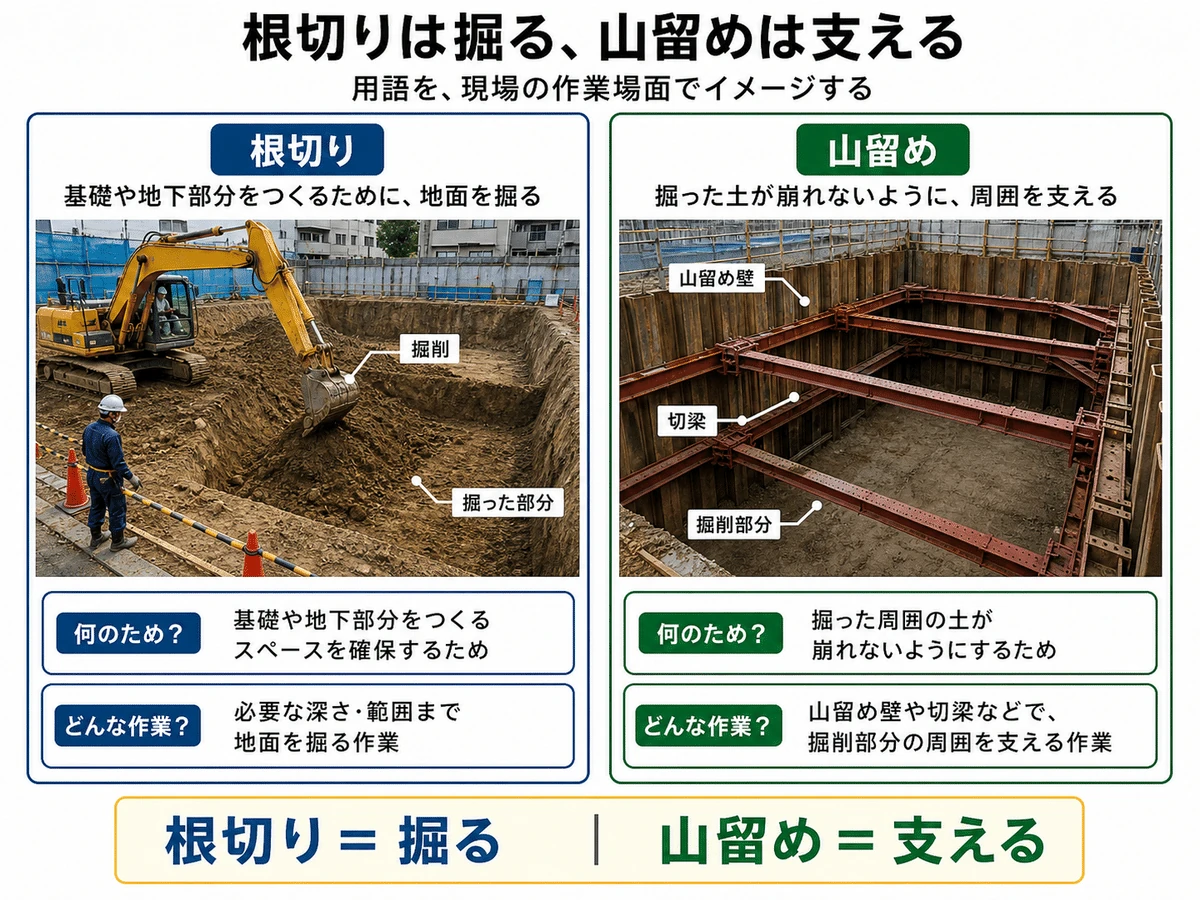

根切りは掘る、山留めは支える
基礎や地下部分をつくるために地面を掘る作業が根切りです。
深く掘ると周囲の土が崩れる危険があるため、掘削部分を支える必要があります。この作業・仕組みが山留めです。
- 根切り＝必要な深さ・範囲まで地面を掘る
- 山留め＝掘った周囲の土が崩れないように支える
この2つをセットで覚えると整理しやすくなります。

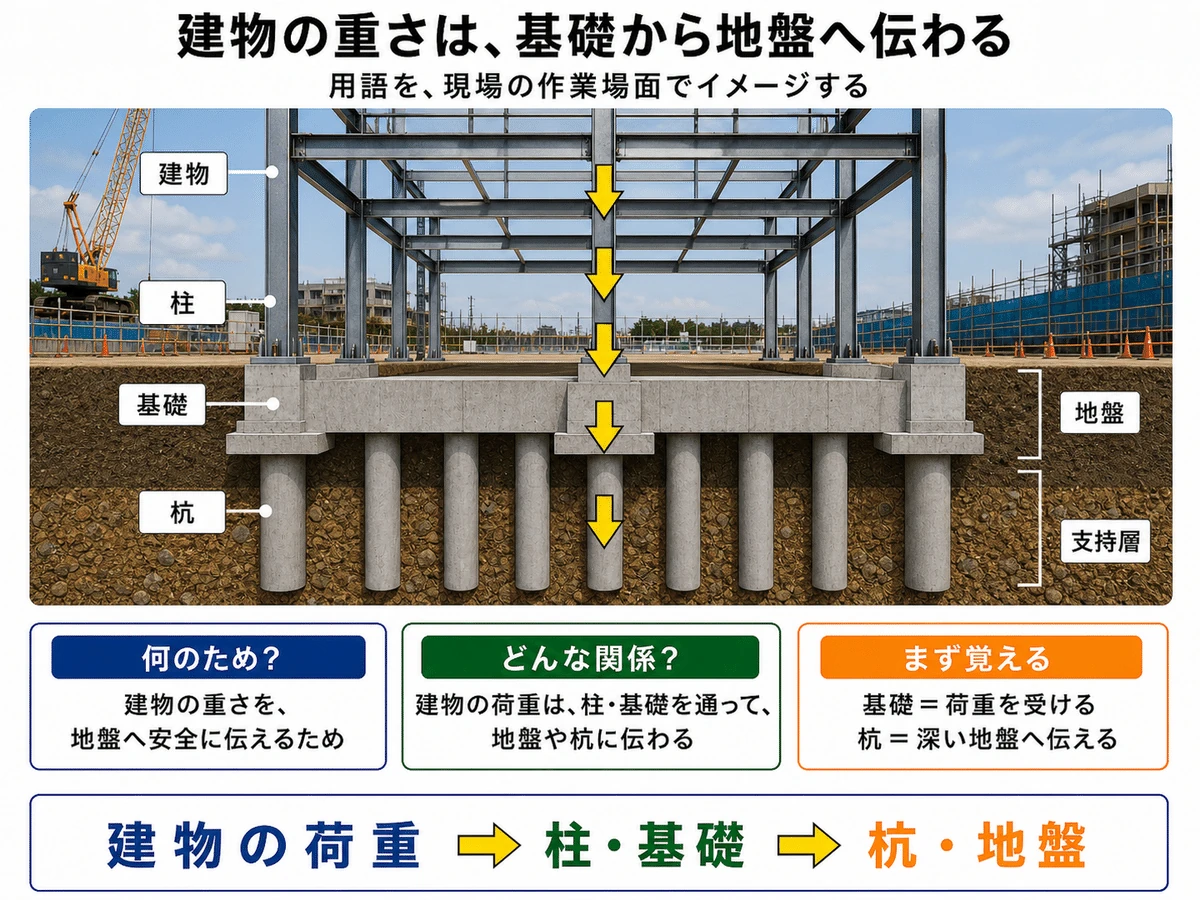

建物の重さは、基礎から地盤へ伝わる
地面を掘った後は、建物の荷重を安全に地盤へ伝える部分をつくります。
ここで、基礎、地業、杭、捨てコンクリートなどの言葉が出てきます。
まずは、
建物の荷重 → 柱・壁 → 基礎 → 杭・地盤
という力の流れをイメージしてください。
細かな種類はその後で十分です。

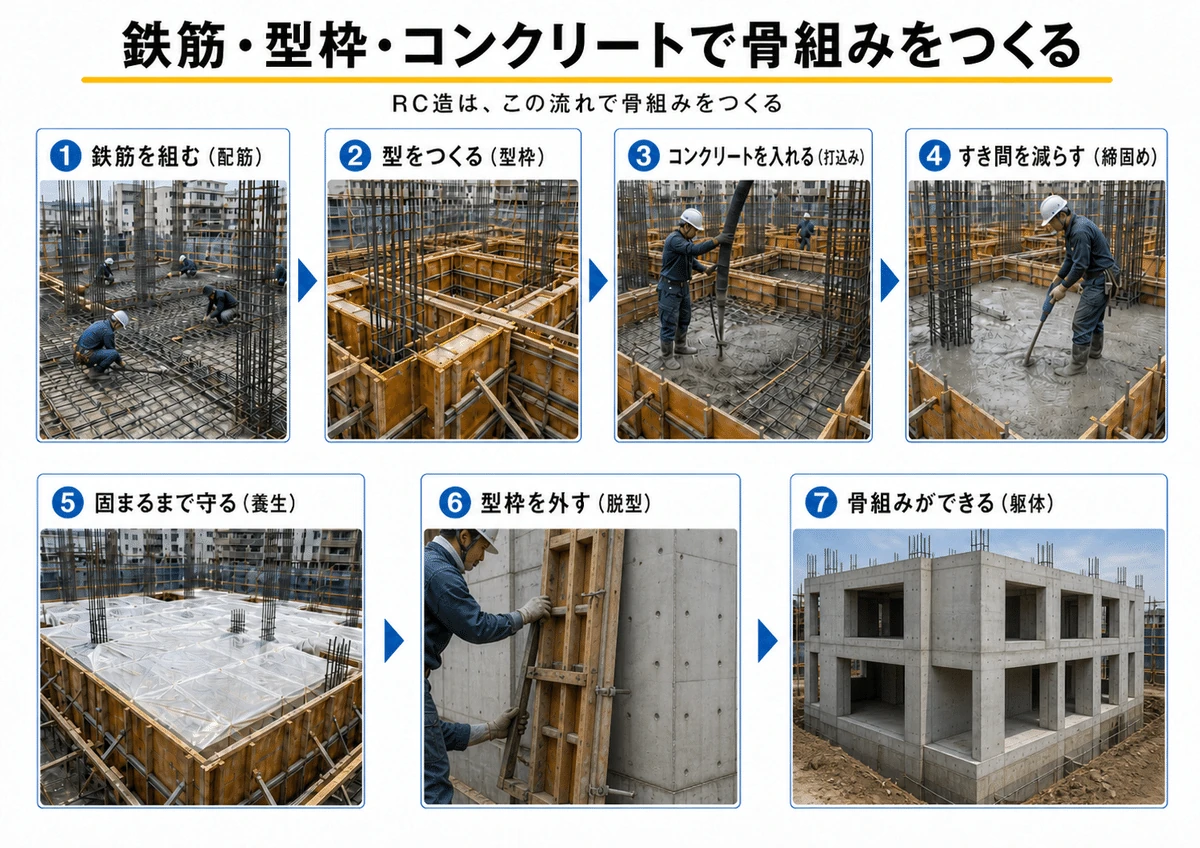

RC造は「鉄筋・型枠・コンクリート」の順番を見る
鉄筋コンクリート造では、鉄筋を組み、型枠をつくり、コンクリートを打ち込みます。
大まかな流れは、
- 配筋する
- 型枠を組む
- コンクリートを打ち込む
- 締固める
- 養生する
- 必要な強度を確認して型枠を外す
です。
打込みと締固め
打込みは、型枠内へ生コンクリートを入れる作業です。
締固めは、バイブレータなどでコンクリートを密実にし、型枠内へしっかり行き渡らせる作業です。
養生と脱型
養生は、コンクリートが適切に固まるまで、乾燥や急激な温度変化などから守ることです。
脱型は、必要な強度が得られた後に型枠を外す作業です。

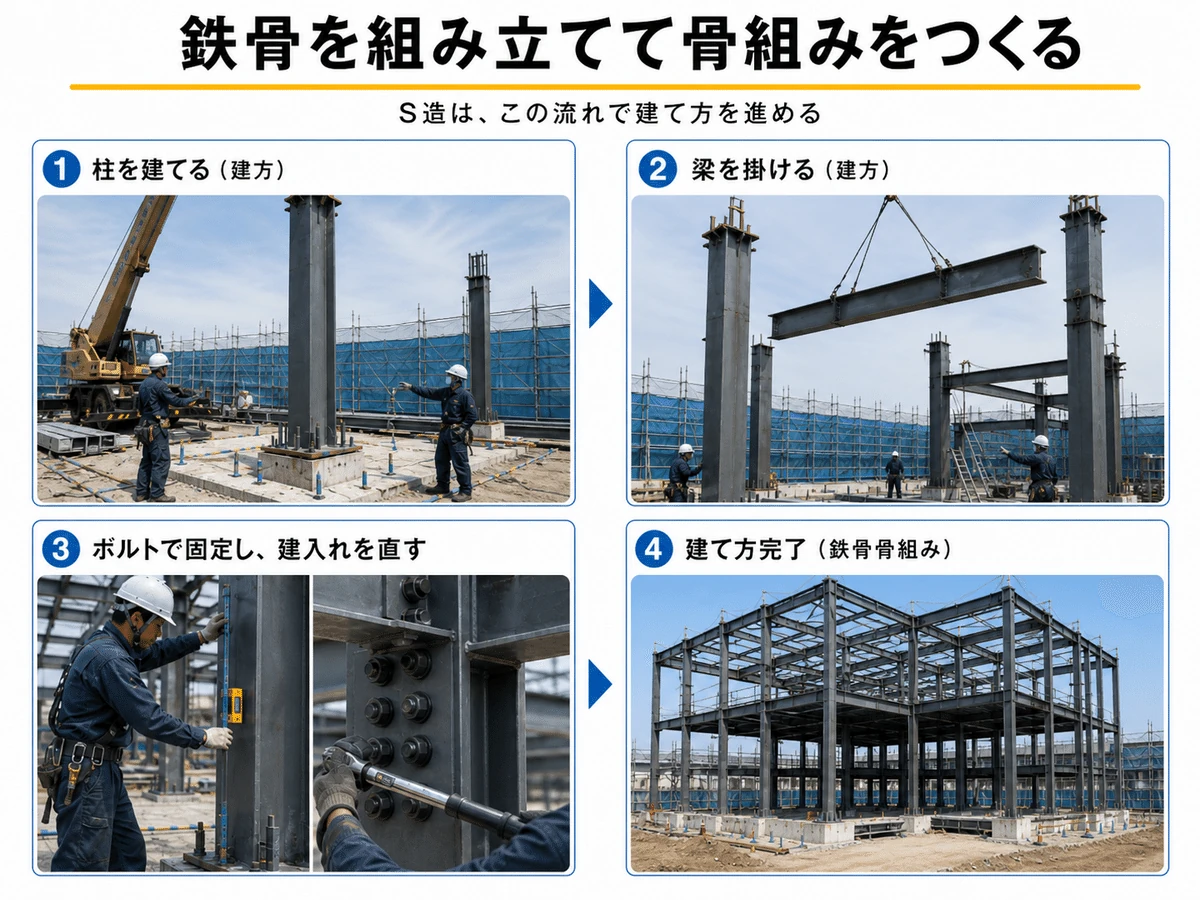

鉄骨造では建方で骨組みを立ち上げる
鉄骨造では、工場で製作した柱や梁を現場へ運び、組み立てて骨組みをつくります。この作業が建方です。
柱を建て、梁を掛け、ボルトで固定し、建入れを直しながら骨組みを整えていきます。
用語を「作業場面」に変換する
施工用語は、言葉だけで覚えるより、現場で何をしている場面かに置き換えると理解しやすくなります。
- 墨出し＝位置を示している
- 根切り＝地面を掘っている
- 山留め＝土を支えている
- 配筋＝鉄筋を組んでいる
- 型枠＝コンクリートの形をつくっている
- 養生＝コンクリートが固まるまで守っている
- 建方＝鉄骨の柱・梁を組み立てている
次は骨組みができた後
ここまでで、建物の骨組みが見えてきました。
次は、防水、外装、建具、内装、設備、検査・引渡しといった仕上げ側の流れを整理します。
