構造の文章問題では、同じ材料の柱や梁でも、形や支え方が変わると有利・不利が変わります。
今回は、
- 長さ
- 太さ
- 断面の形
- 支え方
と変形しやすさの関係を整理します。

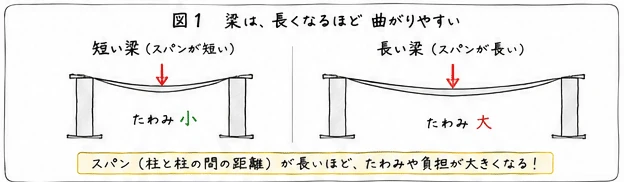

梁は長くなるほど曲がりやすい
同じ太さの梁でも、柱と柱の間隔が短い場合と長い場合では、長い梁の方がたわみやすくなります。
定規を両端で持って中央を押すと、短い定規より長い定規の方が大きく曲がるのと同じイメージです。
構造の文章問題では、
スパンが長くなるほど、たわみや曲げの負担が大きくなりやすい
と考えます。

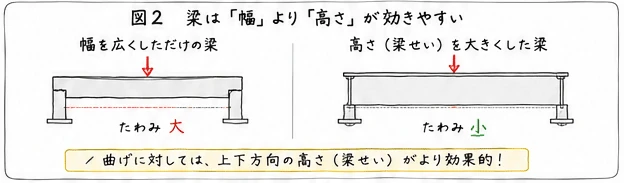

梁は「幅」より「高さ」が効きやすい
梁を大きくするとき、横幅を広くするだけでなく、上下方向の高さである梁せいが重要です。
薄い板を寝かせると曲がりやすく、縦向きにすると曲がりにくくなります。
同じように、梁も高さを持たせることで曲げに対して有利になります。
ただし梁せいを大きくすると、天井高さや設備配管など別の条件にも影響するため、建築全体での調整が必要です。

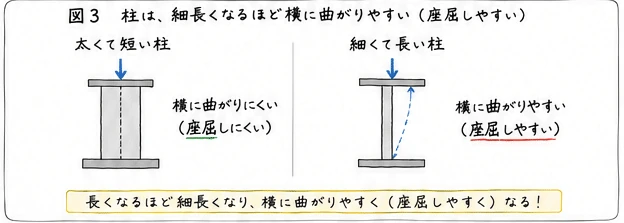

柱は細長くなるほど座屈しやすい
柱には主に圧縮力がかかります。
太くて短い柱より、細くて長い柱の方が、上から押されたときに横へ曲がりやすくなります。
このように、圧縮を受ける細長い部材が横へ曲がる現象が座屈です。
入口では、
柱が長い・細いほど座屈に不利
と理解しておきます。

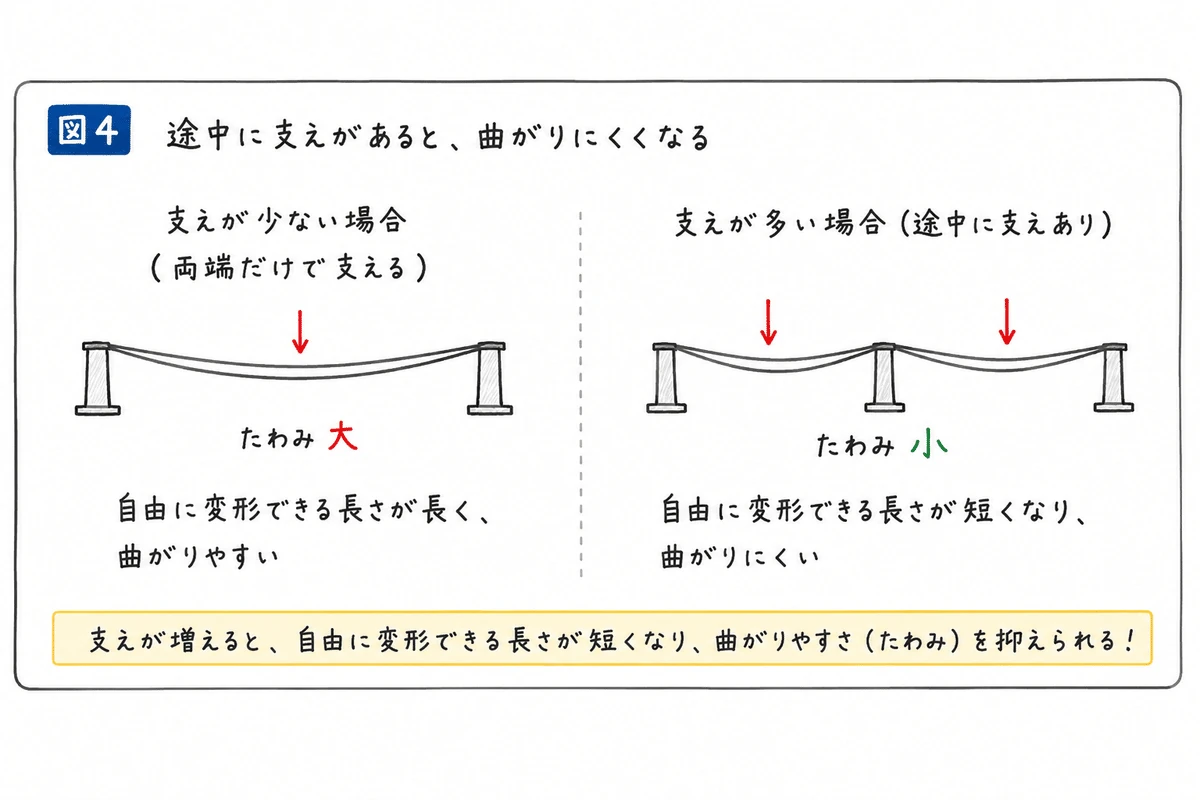

途中に支えがあると変形しにくくなる
長い梁や柱でも、途中に支えがあると自由に変形できる長さが短くなります。
梁なら途中に柱を設けることで一度に支える距離を短くできます。
柱や部材なら、筋かいや補剛材などで横方向の動きを抑えることで、変形や座屈を抑えやすくなります。
つまり、
部材を太くする以外にも、支え方を変えることで有利にできる
ということです。
「大きいほど強い」だけでは足りない
構造の文章問題では、
- 太い
- 大きい
- 強い材料
という言葉だけで判断しないようにします。
同じ部材でも、
- 長さはどうか
- 高さや断面形状はどうか
- どこで支えられているか
- 力がどの方向からかかるか
によって挙動が変わります。
だからこそ、数値だけでなく形と力の関係を見る必要があります。
今回のまとめ
基本的な関係は、
- 梁は長くなるほど曲がりやすい
- 梁は高さを持たせると曲げに有利
- 柱は細長くなるほど座屈しやすい
- 途中に支えがあると変形しにくくなる
です。
細かな公式や係数を覚える前に、この方向性を理解しておくと、構造の文章問題を考えて判断しやすくなります。
