前回は、音・熱・光・空気など、建物の中で起こる現象を整理しました。
今回は、それらを整え、建物を安全・快適に使える状態にする建築設備を見ていきます。
建築設備は「建物を使える状態にする仕組み」
建物は、壁や屋根があるだけでは快適に使えません。
- 暑ければ冷やす
- 寒ければ暖める
- よどんだ空気を入れ替える
- 必要な場所へ水を送る
- 使った水を衛生的に流す
- 電気を必要な場所へ届ける
- 火災や停電時に人を守る
こうした役割を担うのが建築設備です。
空調は温度だけを整える設備ではない
空調というと冷房・暖房を思い浮かべますが、実際には温度だけでなく、湿度、空気の清浄度、気流なども整えます。
最初から単一ダクト方式やファンコイルユニット方式などを丸暗記するより、まずは空調＝室内の空気環境を整える仕組みと理解してください。

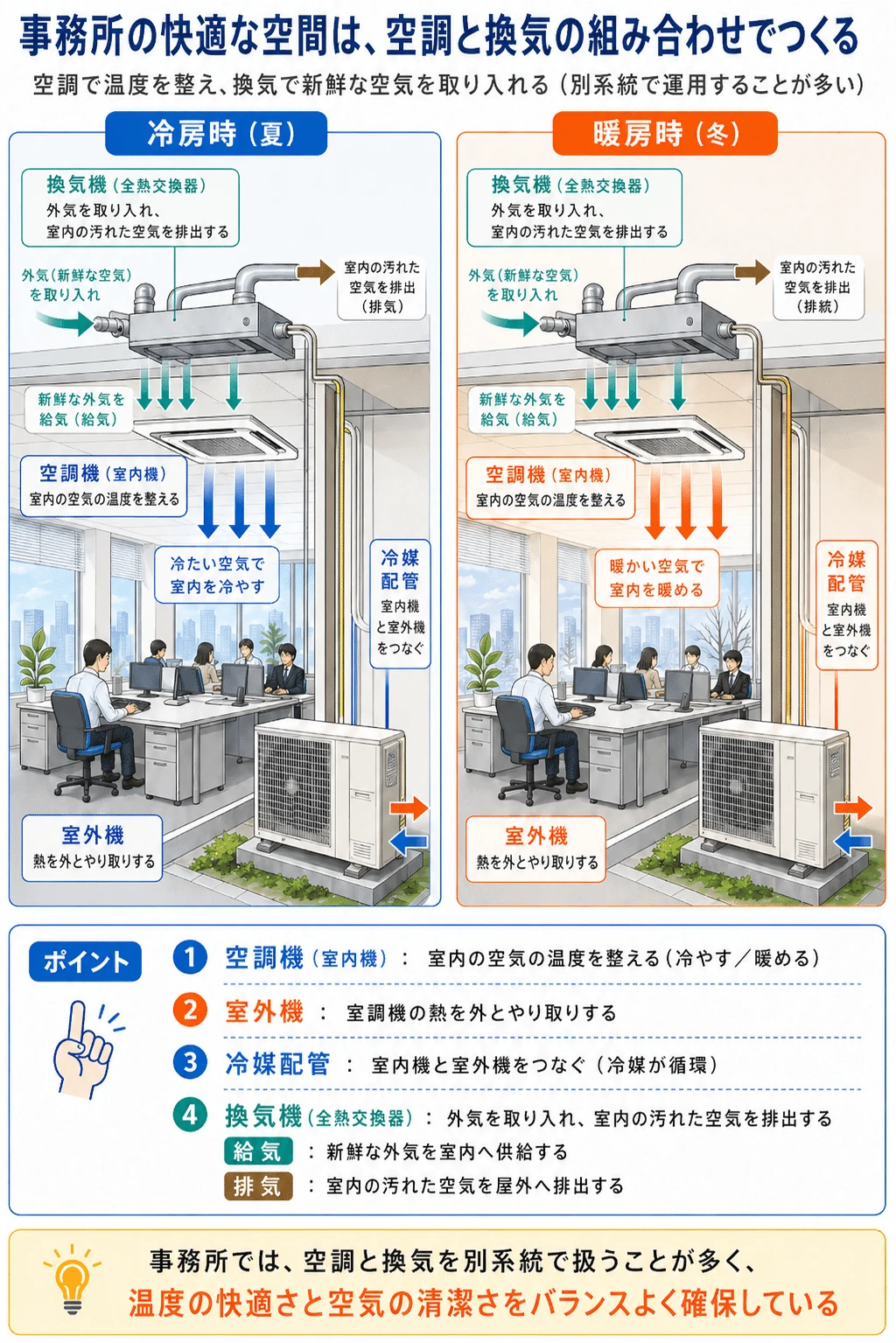

換気は外気と室内空気を入れ替える
換気は、室内の汚れた空気を外へ出し、新鮮な外気を取り入れる仕組みです。
ただし外気を取り入れると、夏は暑さ、冬は寒さも入ってきます。そのため換気と空調は互いに関係します。
給排水は「届ける・流す・臭気を防ぐ」
給水設備は必要な場所へ水を届け、排水設備は使った水を建物の外へ流します。

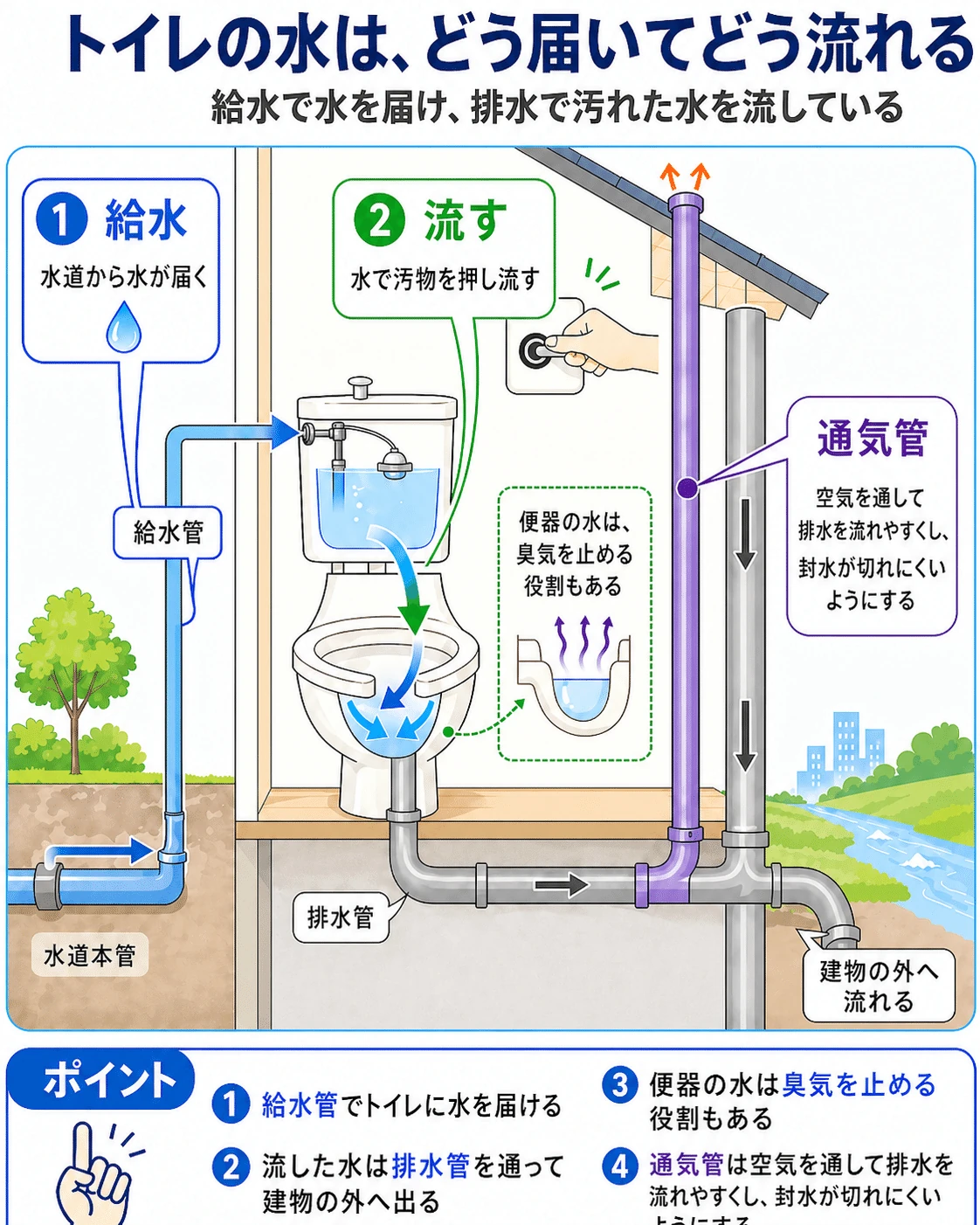

この仕組みをイメージしやすいのがトイレです。
トイレでは、給水で水を届け、排水管で汚水を流し、トラップで臭気や害虫の侵入を防ぎます。通気管は排水管内の圧力変動をやわらげ、排水を流れやすくし、封水を守る役割があります。
細かな方式に入る前に、水を届ける→使う→流す→臭気や逆流を防ぐという流れを押さえましょう。

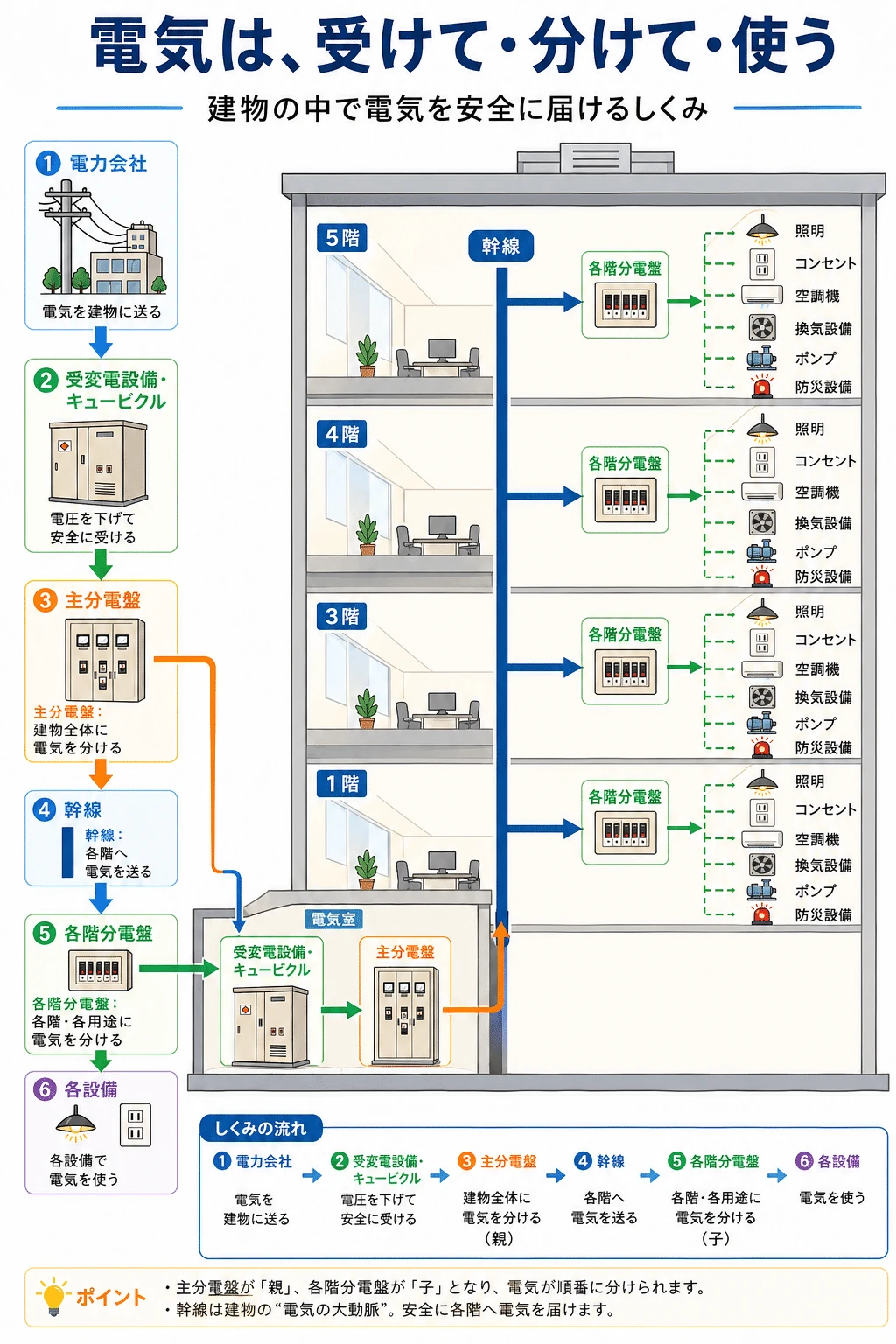

電気設備は「受けて・分けて・使う」
建物では、外部から受けた電気を安全に受け入れ、建物内で分け、必要な設備へ送ります。
大きな流れは、
- 電力会社から電気を受ける
- 受変電設備で安全に扱えるようにする
- 主分電盤から各階へ送る
- 各階分電盤から照明・コンセント・空調・ポンプなどへ分ける
です。
用語を覚えるときも、この流れのどこにある設備かを考えると整理しやすくなります。

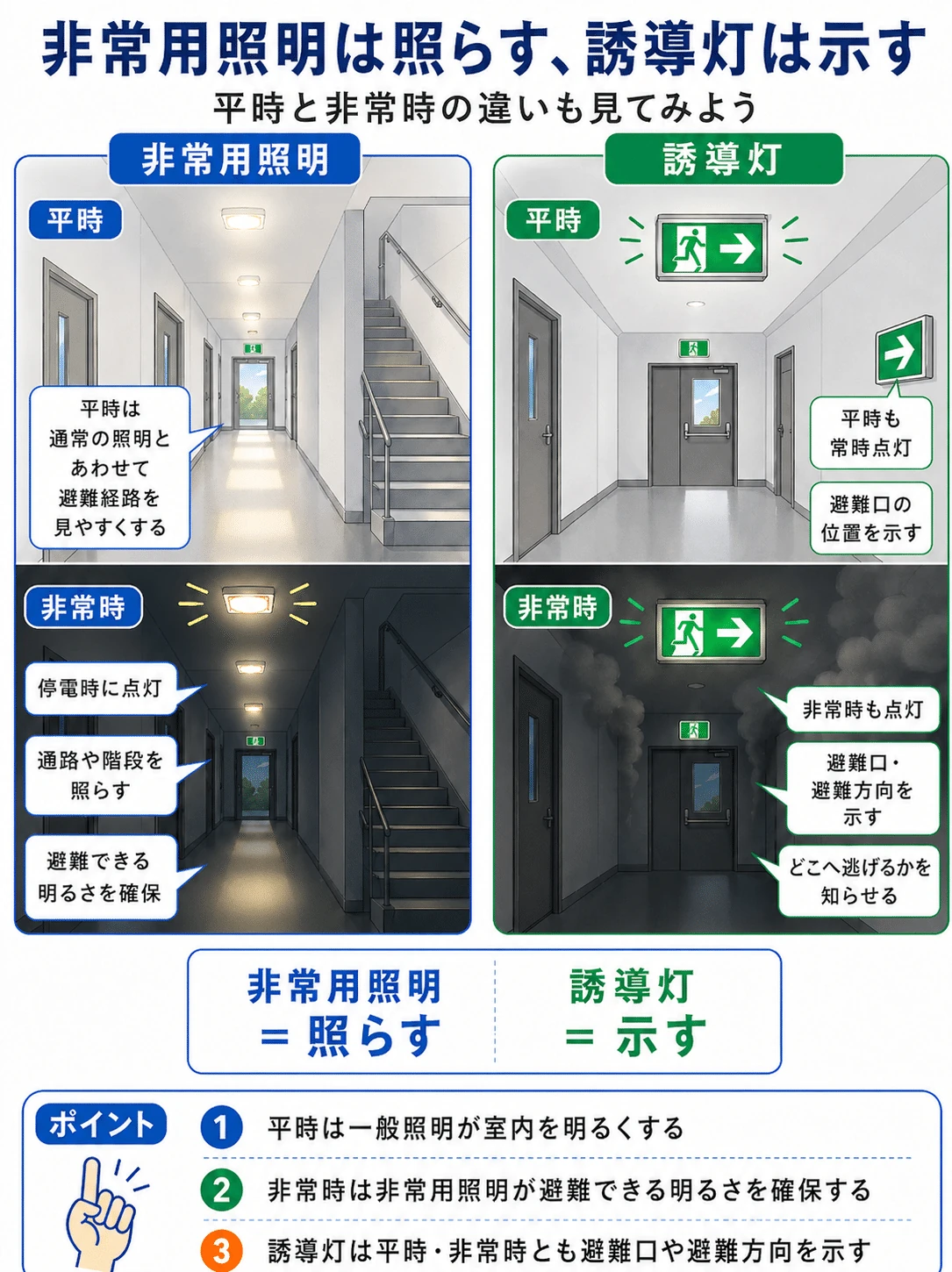

防災設備は「非常時に人を守る」
防災設備では、非常用照明と誘導灯を混同しないことが大切です。
- 非常用照明：停電時などに避難できる明るさを確保する
- 誘導灯：避難口や避難方向を示す
つまり、非常用照明は照らす、誘導灯は示すと考えると分かりやすくなります。
そのほか、自動火災報知設備のように「火災を見つける・知らせる」設備もあります。

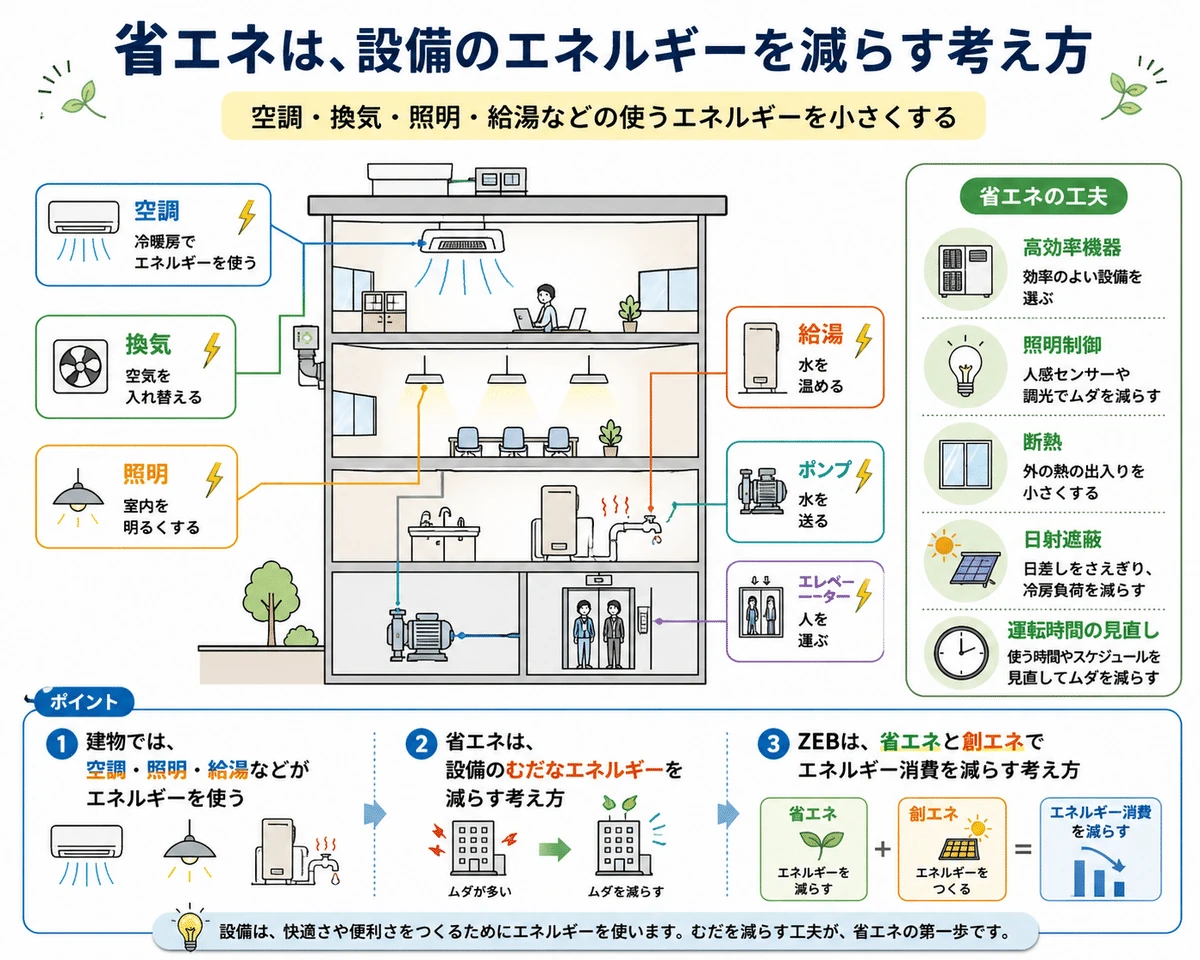

省エネは設備のエネルギーを減らす考え方
建物では、空調、換気、照明、給湯、ポンプ、エレベーターなど多くの設備がエネルギーを使います。
省エネでは、高効率機器を使うだけでなく、照明制御、断熱、日射遮蔽、運転時間の見直しなど、建物全体で無駄を減らします。
ZEBなどの考え方も、この延長線上にあります。
設備は単独ではなく、つながっている
空調と換気、給排水と衛生、電気と防災、省エネと断熱など、設備同士・建築計画同士はつながっています。
最初から機器名を大量に暗記するのではなく、その設備は何をするためにあるのかを先に押さえてください。
まずはここまで分かれば十分
- 空調は温度・湿度・空気環境を整える
- 換気は室内と外気を入れ替える
- 給水は水を届け、排水は使った水を流す
- トラップや通気は排水を衛生的に保つためにある
- 電気設備は電気を受け、分け、必要な場所で使えるようにする
- 非常用照明は照らし、誘導灯は避難方向を示す
- 省エネは建物全体のエネルギー使用を減らす考え方
環境・設備は範囲が広い科目ですが、役割から整理すると過去問の用語が見えやすくなります。
